IoT 플랫폼, 초연결∙디지털 사회 앞당긴다.

- IoT 플랫폼 기술 특허 출원 동향 -

특허청 사물인터넷심사과 박성호 서기관
042-481-8200, eseichpark@korea.kr

최근 아마존, 구글, 애플 등 글로벌 IT 기업들이 자율주행차와 스마트홈 분야에서 시장을 선점하기 위해 상호 협력과 각축을 벌이는 가운데, 스마트폰 등을 통해 자동차, 가전제품과 같은 주변 사물을 연결하여 고객에게 서비스를 제공하는 IoT 플랫폼* 기술이 크게 주목받고 있다.

* IoT 플랫폼은 명확히 하나로 정의하기가 어려운 다양성이 있기는 하나 그 속성을 고려하면, 각종 센서와 단말기 등을 네트워크에 연결하여 다양한 서비스를 개발하고 운영하는데 필요한 ‘비종속성의 공통 기능을 지원하는 기술’이라고 할 것이다(붙임 1 참조).

IoT 플랫폼은 초기 연구단계를 지나 급성장하고 있는 분야로서, 대규모 산업 데이터를 확보함에 유리하고, 시장의 선점효과가 커서 한번 주도권을 잡으면 관련 산업까지 큰 영향을 미칠 수 있어, 향후 국내 통신, 가전, 자동차 기업들과 글로벌 IT 기업들 간의 치열한 주도권 싸움이 예상된다.

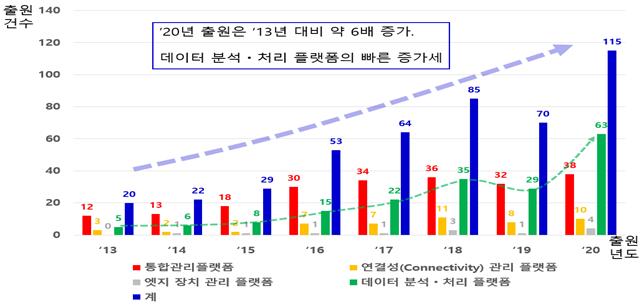

특허청(청장 김용래)에 따르면, IoT 플랫폼 관련 국내 출원이 ‘13년 20건에서 ’20년에 115건으로 최근 7년간(‘13~’20년) 6배 가까이 증가한 것으로 나타났다(붙임 2 참조).

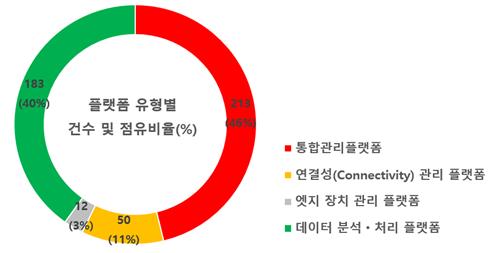

IoT 플랫폼의 유형별 동향을 보면, 전반적 서비스와 애플리케이션 개발을 지원하는 통합관리 플랫폼은 213건(46%), 컴퓨터 서버나 클라우드에서 데이터를 분석∙처리하는 플랫폼은 183건(40%)‚, 장치 간의 통신을 관리하는 플랫폼은 50건(11%)ƒ, 엣지 단말 장치를 관리하는 플랫폼은 12건(3%)„ 순으로, 서비스를 제공하거나 개발을 지원하는 분야가 대다수를 차지한다(붙임 2 참조).

 사례: oneM2M, OCF, SKT/KT/LG U+ 통합관리플랫폼 등, ‚ 사례: Amazon AWS, Google Cloud, MS Azure 등, ƒ 사례: Cisco, SKT/KT/LG U+ M2M 등, „ 사례: Amazon AWS IoT, Google Cloud IoT, MS Azure IoT Edge, EdgeX 등

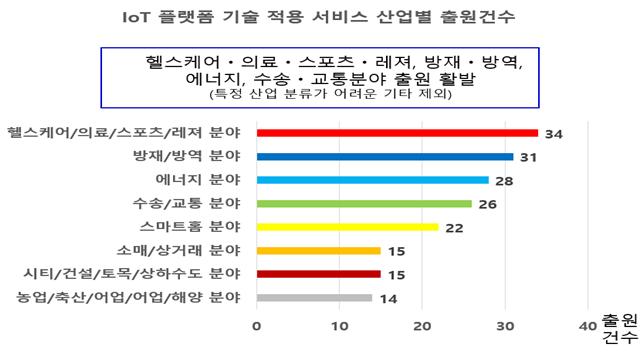

서비스 산업별로 보면, 헬스케어 34건(7%), 방재∙방역 31건(7%), 에너지 28건(6%), 수송∙교통 26건(6%), 스마트홈 22건(5%), 기타 273건(60%) 순으로, 특정 분야로 한정되지 않고 여러 분야에서 응용되고 있음을 알 수 있다(붙임 3 참조).

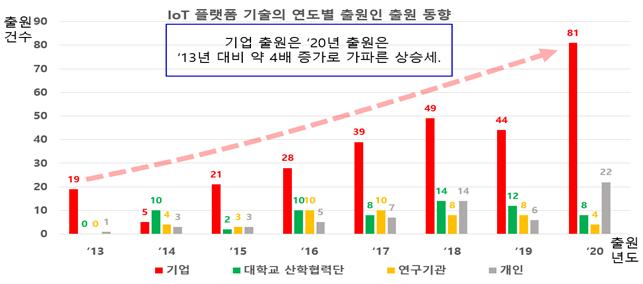

출원인별로 보면, 기업이 286건(63%)으로, 대학 산학협력단 64건(14%), 연구기관 47건(10%), 개인 61건(13%)을 합친 것보다 많아서, R&D 과정을 지나 본격적인 사업화 단계임을 보여준다(붙임 4 참조).

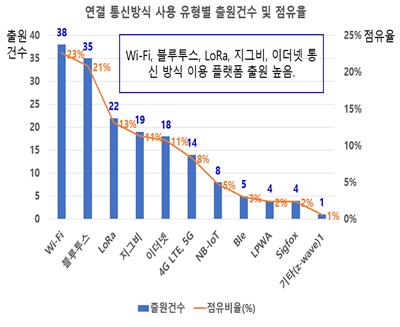

사물간 통신방식을 보면, Wi-Fi 38건(23%), 블루투스 35건(21%), LoRaWAN* 22건(13%), 지그비 19건(11%), 이더넷 18건(11%), 4G/5G 이동통신 14건(8%) 순으로, WiFi가 여전히 높은 비중을 차지하지만, IoT 특성을 고려하여 배터리 소모가 적고(지그비, 블루투스, LoRaWAN), 전송속도가 느린(지그비, LoRaWAN) 통신방식의 사용도 늘어나고 있다는 것을 알 수 있다(붙임 5 참조).

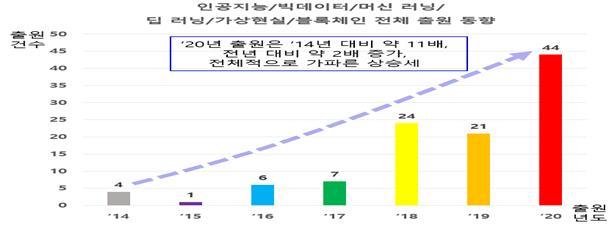

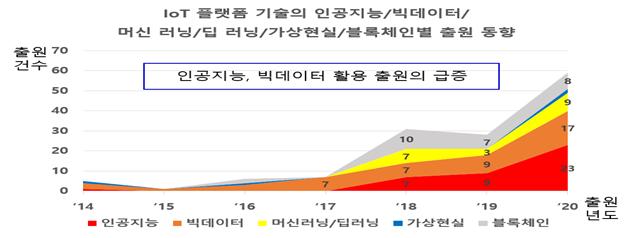

특히, IoT 플랫폼은 인공지능, 빅데이터, 머신러닝, 딥러닝, 가상현실 등 신기술과 융합되고 있으며, 블록체인 등으로 데이터 보안을 향상시키는 것과 관련된 출원도 증가하고 있다(붙임 6 참조).

특허청 사물인터넷심사과 전기억 과장은, “IoT 플랫폼 기술 분야는 인공지능, 빅데이터 등 다른 4차 혁명 관련 산업과의 융∙복합과, 새롭고 다양한 기능의 센서 기술과의 결합을 통하여 새로운 서비스 영역을 모색∙확대해 나가는 추세라고 할 것이고, 빠르게 성장하고 있는 IoT 플랫폼 시장을 놓고 국제적인 치열한 경쟁이 예상되므로 이에 대한 우리 기업의 대비와 글로벌 시장 선점을 위한 R&D 및 강한 특허 확보 전략이 무엇보다도 중요한 때라고 할 것이다.”고 강조했다.

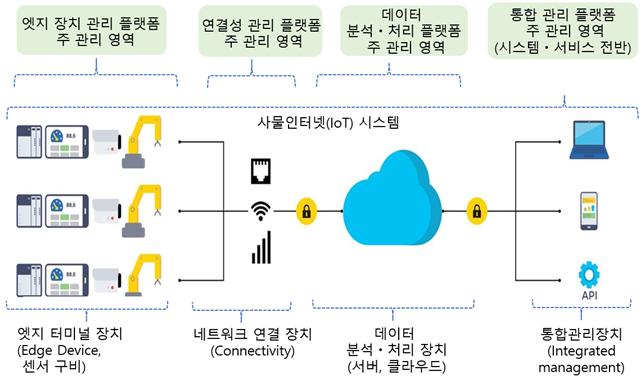

< IoT 플랫폼 유형별 주 관리 영역을 설명하기 위한 개념도 >

*** 그림 출처: 구글 검색 도면에 IoT 플랫폼 유형 영역 표시 부분 편집함

(https://www.ixon.cloud/knowledge-hub/10-criteria-to-select-the-best-industrial-iot-solution)

< 유형별 출원 동향 및 점유율 >

< 적용 서비스 산업별 출원 동향 >

< 출원인 동향 및 점유율 >

< 유형별 동향 및 점유율 >​

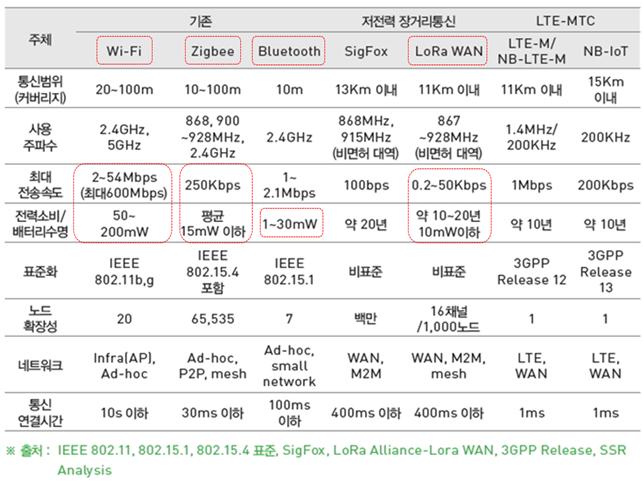

 < IoT 센서 네트워크 통신 방식 성능 참고 >

 ​< 전체 건 추이>​

 ​< 분야별 출원 동향>

​
